Einbauanleitung

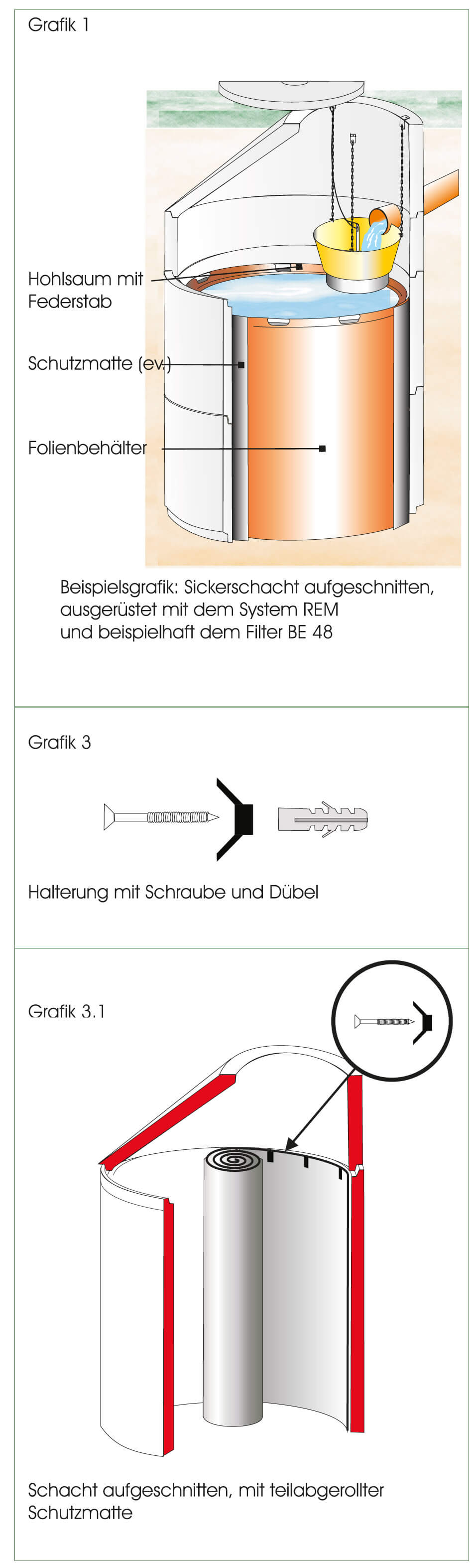

Einbauhinweise - Beispielsansicht Grafik 1
(Die Grafiken zeigen teilweise Ausstattungsgegenstände, die nicht im Lieferumfang enthalten sind.)

1. Vorarbeiten:

Überprüfen Sie die Schachtwände auf größere Überstände und entfernen Sie diese ggf.
Reinigen Sie den Boden von allem scharfkantigen Material, legen Sie zum Schutz der Folie ein Geotextilvlies aus oder bringen Sie eine Schicht von mind. 5 cm Riesel Körnung 4-8 mm ein.


2. Messarbeiten:

messen Sie die Ebene, auf der die Halterungen angeschraubt werden ein (Schachtboden + Höhe des Folienbehälters ./. 1 cm) und markieren Sie diese mit einem umlaufenden Strich.
Messen Sie die horizontalen Abstände der Befestigungspunkte (Abstand ca. 50 cm) ein und markieren Sie diese.


3. Einbau der Schutzmatte (eventual), Versetzen der Halterungen:

Bis zu einer Nutzhöhe vom 200 cm wird die Schutzmatte als Bahn horizontal eingebracht.
Die Halterungen werden mit dem Sockel auf die Schutzmatte gesetzt und haltern diese.
Zum Bohren der Dübellöcher machen Sie einen kleinen Kreuzschnitt in die Schutzmatte, damit sich der Bohrer nicht
fängt.

Grafik 3.1

Hinweis: je nach Größe wird die Schutzmatte auch als Paket gefaltet geliefert und nicht als Rolle

  Einbauanleitung



Über einer Nutzhöhe vom 200 cm wird die Schutzmatte als Bahn vertikal eingebracht.
Die Halterungen werden mit dem Sockel auf die Schutzmatte gesetzt und haltern diese.

Zum Bohren der Dübellöcher machen Sie einen kleinen Kreuzschnitt in die Schutzmatte, damit sich der Bohrer nicht
fängt.

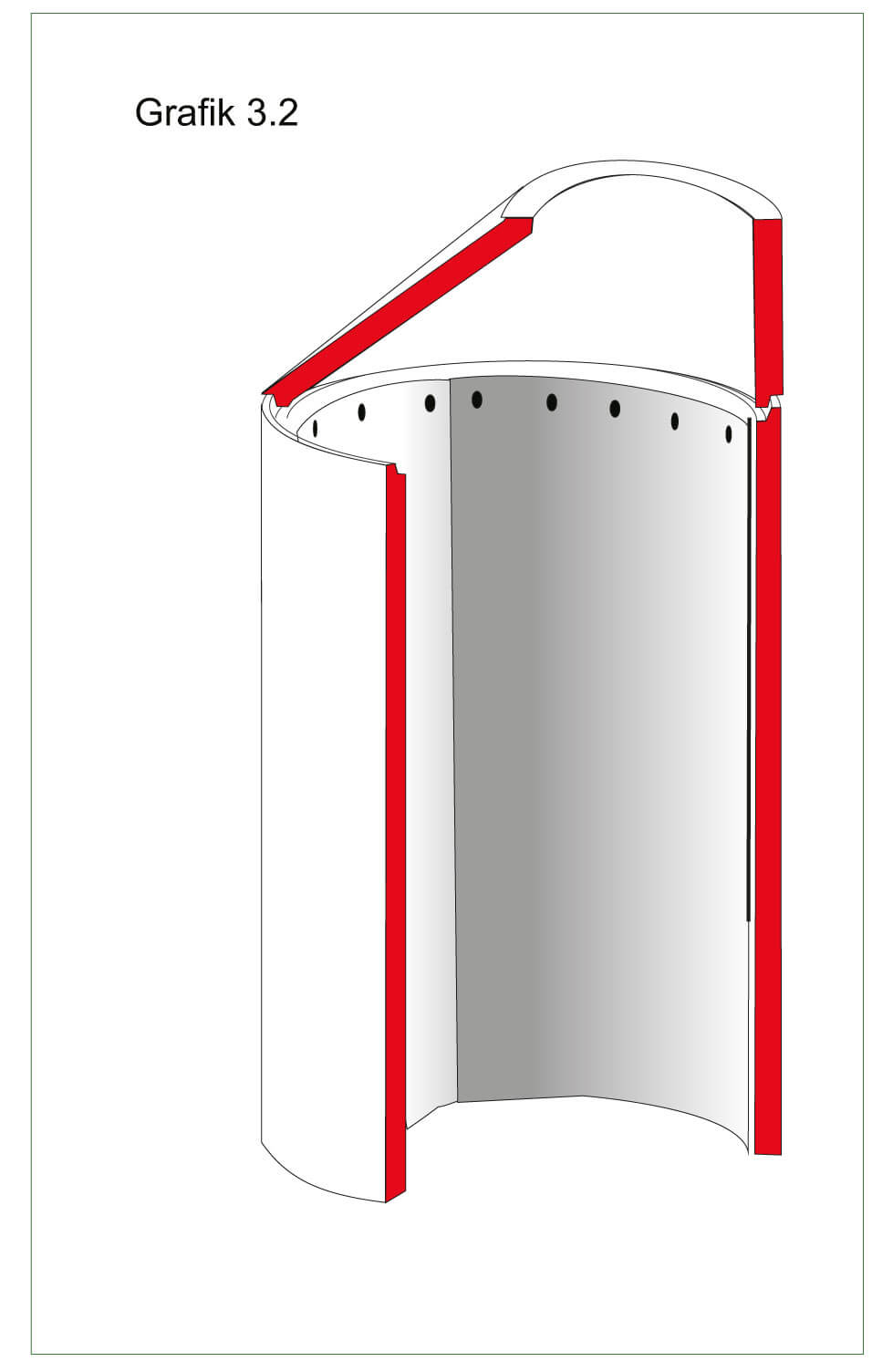

Grafik 3.2

  Einbauanleitung



5. Einbau des Folienbehälters in einen bestehenden Schacht

5.1 Stellen Sie eine ausreichend lange Leiter schräg in den Schacht.

Schieben Sie in jede der Halterungen ein Sicherungsband. Der Kopf des Sicherungsbandesandes muss nach oben stehen, die geriffelte Seite nach innen.

Bringen Sie das Paket mit der Folie in den Schacht ein und entfalten Sie den Folienbehälter, dass der Hohlsaum nach oben steht (bei größeren Behältern sollten Sie dazu eine weitere Person als Hilfe haben).

Schieben Sie den Federstab in den Hohlsaum. Bei mehreren Federstäben erfolgt die Verbindung mit der Metallhülse, die Sie, nach dem aufsetzen auf den Federstab, mit einem leichten Hammerschlag quetschen können, damit die Hülse nicht mehr verrutscht.

Sie können nun von der Leiter aus nach und nach den Federstab und damit den Folienbehälter auf die Halterungen setzen und mit dem Sicherungsband so befestigen, dass der Federstab noch bewegt werden kann. Das funktioniert ungefähr auf 2/3 des gesamten Kreises.

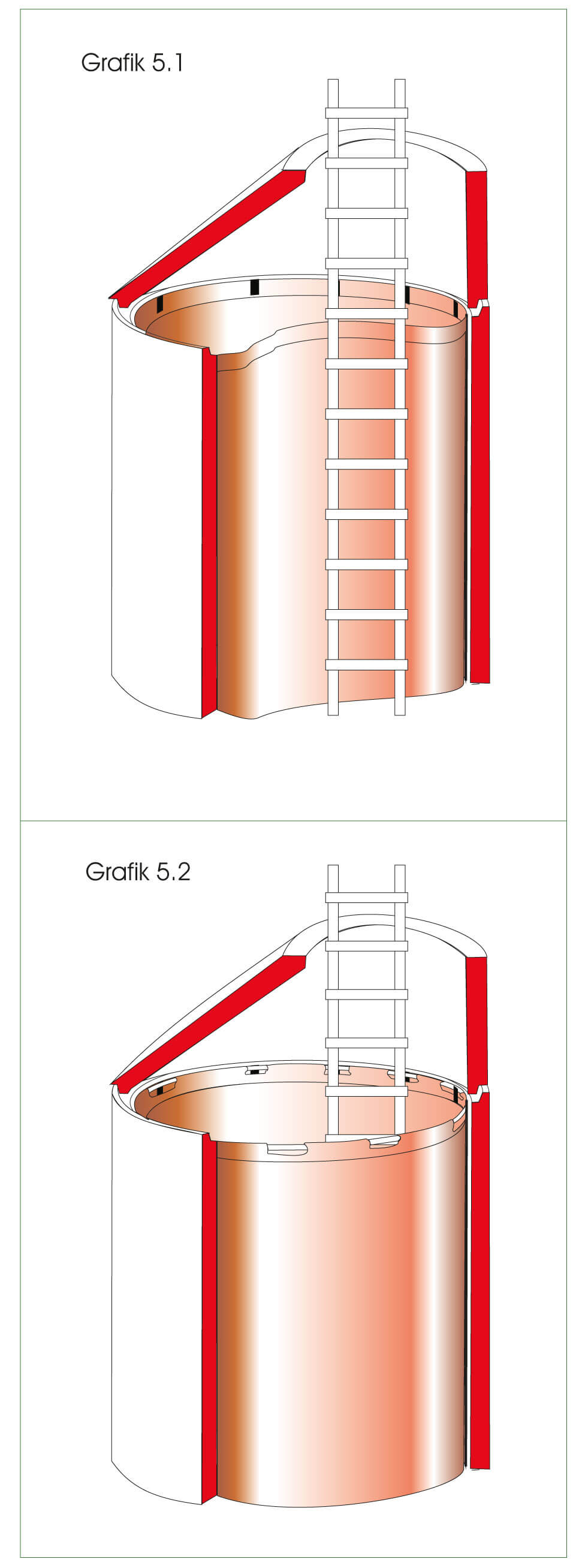

Grafik 5.1

Gehen Sie samt Leiter aus dem Schacht. Bringen Sie am unteren Ende der Leiter eine Lastverteilung an. Das kann z.B. Der Verpackungskarton der Folie sein, mehrfach quer gefaltet und mit einer Schnur befestigt.

Die so “entschärfte” Leiter können Sie nun in das Innere des Folienbehälters stellen und Ihre Arbeit fortführen.
Grafik 5.2

Wenn der Folienbehälter an allen Halterungen befestigt ist, richten Sie ihn aus, indem Sie ev. entstandene Falten im Befestigungsbereich gleichmäßig verteilen. Dann ziehen Sie die Sicherungsbänder nach, bis sie fest sind (Kombizange).

Richten Sie die Folien insgesamt aus, dass sich eine eventuelle Faltenbildung gleichmäßig verteilt.
